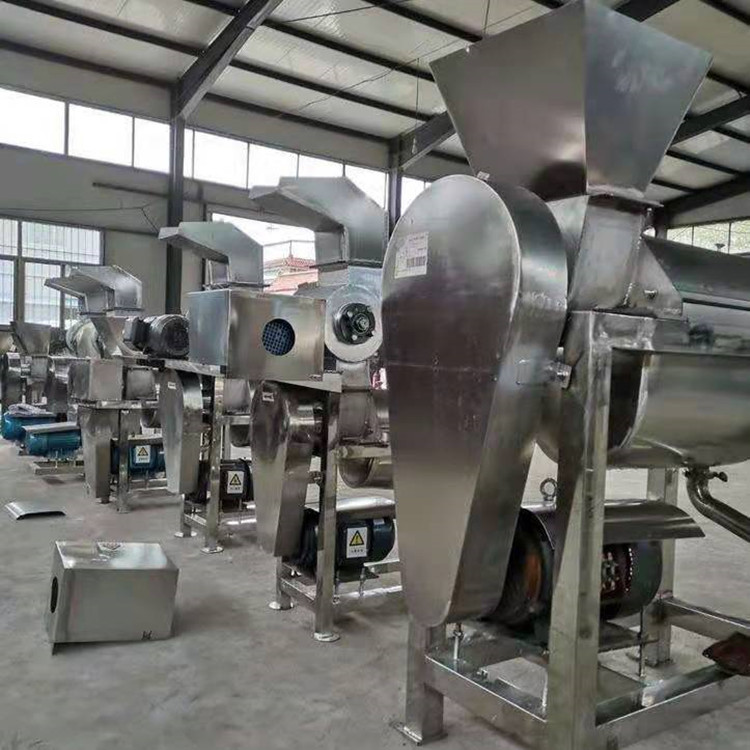

不銹鋼雙道螺旋破碎打漿機用途及適用范圍

★本機適用于核果類(芒果、桃、杏)、漿果類(獼猴桃、草莓、)、及預煮軟化后的仁果類(蘋果、梨)等水果的去核及打漿分離。

★特點:1、漿渣自動分離;

2、既可組合在果汁飲料生產線、又可單機生產;

3、與物料接觸部分均以優質不銹鋼制作，符合食品衛生標準。

三、不銹鋼雙道螺旋破碎打漿機的主要結構及工作原理

★該機有單道、雙道兩種機型，當用于核果類水果打漿時，若選用單道螺旋破碎打漿打漿機，即可去核，皮肉流入下道工序，換成轉子，即可去皮打漿;若選用雙道螺旋破碎打漿機，即可實現去核(頭道)、去皮打漿(二道)工藝;若用于漿果、仁果類的打漿。

★主要結構:傳動系統、軸承座、套軸、筒后蓋、擋漿盤、筒身、花鍵軸、篩網、刮板(或打漿棒)、筒前蓋、機架等。

★工作原理:

核果類(圖一所示):

電機通過三角帶傳動，使轉子部件高速旋轉，水果由進料口機內，送料漿葉將物料螺旋輸送至打漿棒，在打漿棒的作用下，物料被搗爛。由于離心力的作用，物料中的汁液和肉質(已成漿狀)通過篩網上的篩孔進入下道工序，核則由出渣漿葉排出出渣口，從而實現漿渣自動分離。

電機通過三角帶傳動，使安裝在花鍵軸上的刮板高速旋轉，當經過破碎的水果通過進料口進入機內時，擋

漿盤將物料均勻排發到刮板和篩網之間，由于刮板的回轉作用和導程角的存在，使物料沿著園筒向出口端

移動，移動的軌跡呈螺旋狀，物料就在刮板和篩網之間移動過程中受離心力的作用而被擦碎，汁液和肉質

(已成漿狀)從篩孔通過進入下道工序(雙道打漿機為聯動重復上列過程)，皮和籽等則從出渣斗排出，

從而達到自動分離的目的。只要變換不同規格的篩網以及調整刮板導程角的大小，可改變不同的打漿速

度。
